消音器的设计依据及计算书

时间:2022-06-23 14:56:58  作者:  来源:四川久经  浏览:210  评论:0
内容摘要:锅炉蒸汽排气消音器计算书目录1、总则 PAGEREF _Toc16051 \h 22、项目概况 PAGEREF _Toc11114 \h 32.1 旁路减温减压器安全阀排汽消声器采购数据表: PAGEREF _Toc8752 \h 32.2汽机排汽安...

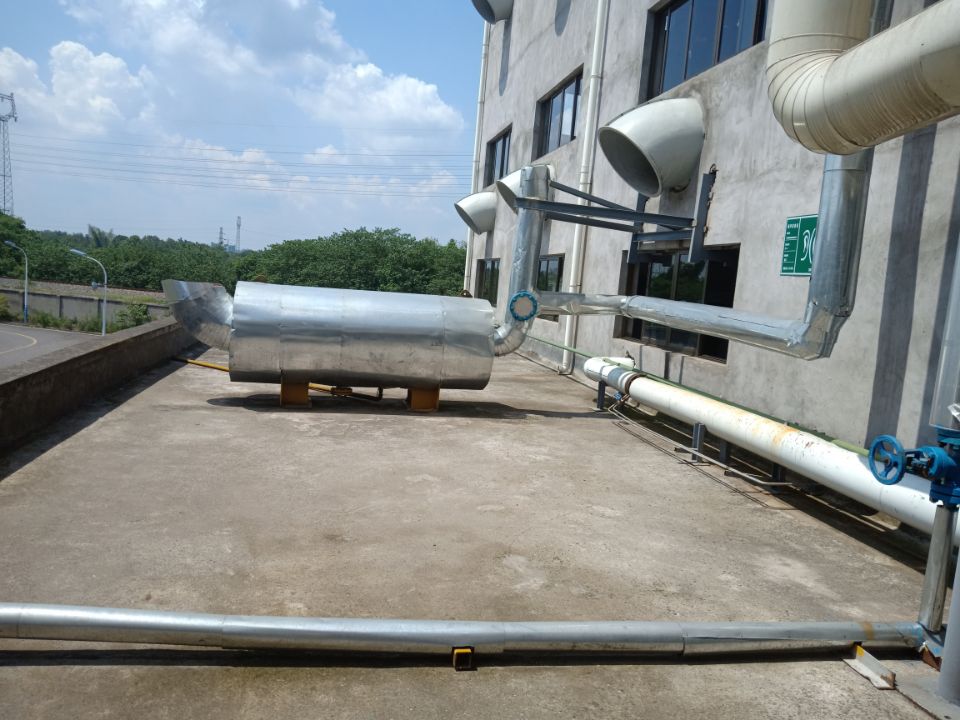

锅炉蒸汽排气消音器计算书



1、总则

2、项目概况

2.1 旁路减温减压器安全阀排汽消声器采购数据表:

2.2汽机排汽安全阀排汽消声器采购数据表:

3、项目设计依据

4、消声器设计制造要求

5、质量检验、验收

5.1质量检验

5.2 验收

6、供货范围

7、资料交付

7.1 资料交付时间:随合同设备一起交付。

7.2 资料交付内容

8、供货周期及交货地点

9、质量性能保证和售后服务

9.1、消声器质量性能保证

9.2、售后服务

10、附件

10.1附件1:旁路减温减压器安全阀排汽消声器设计计算书 9

10.2附件2:旁路减温减压器安全阀排汽消声器 10

10.3附件3:汽机排汽安全阀排汽消声器设计计算书 12

10.4附件4:汽机排汽安全阀排汽消声器制造方案设计图 13

1、总则

1.1 本技术协议适用于四川XX纸业有限公司排汽消声器采购项目,供货、性能保证、并提供消音器安装和调试方面的技术要求

1.2  甲方在本技术协议中提出了最低限度的技术要求, 并未规定所有的技术要求和适用的标 准,乙方应提供一套满足本技术协议和所列标准要求的高质量产品及相应服务。乙方所提供 的设备和产品应符合国家有关安全、环保等强制性标准,并满足工程改造性能要求。

1.3 乙方须执行本技术协议所列标准。当乙方所执行标准与本技术协议所列标准有矛盾时,应 按照技术要求更严格的较高标准执行。

1.4 乙方提供的技术文件(包括图纸)语言为中文。

1.5 本技术协议经甲方和乙方双方确认和签字后作为订货合同的附件,与合同具有同等法律效力。

1.6 在签订合同之后, 甲方有权提出因规范标准和规程发生变化而产生的一些补充要求,乙方应在设计上给予修改。具体项目由双方共同商定。

2、项目概况

项目名称:四川XX纸业有限公司排汽消声器采购项目

建设单位:四川XX纸业有限公司

供货单位:四川久经电力环保设备制造有限公司

2.1 旁路减温减压器安全阀排汽消声器采购数据表:

设备名称

旁路减温减压器安全阀排汽消声器

安装位置

旁路减温减压器安全阀排汽排汽管上

安装形式

垂直安装

用途

旁路减温减压器安全阀排汽和小汽机排汽安全阀共用

采购数量

1台

使用介质名称

蒸汽

使用介质状态

气体

使用介质流量

125t/h

最大操作温度

300

最大操作压力

最大压力1.155mpa.g

接管口公称直径

φ377x10

排放标准

《工业企业厂界噪声排放标准》GB12348-2008

材质要求

接管20#钢消音器本体、法兰、螺栓为304不锈钢

供货范围

消声器本体接管



2.2汽机排汽安全阀排汽消声器采购数据表:

设备名称

汽机排汽安全阀排汽消声器

安装位置

汽机排汽安全阀排汽管上

安装形式

垂直安装

用途

供热减温减压器安全阀排汽汽机排汽安全阀排汽汽机启动排汽供热管道排汽共用排汽

采购数量

1台

使用介质名称

蒸汽

使用介质状态

气体

使用介质流量

110t/h

最大操作温度

400

最大操作压力

最大压力1.155mpa.g

接管口公称直径

Φ377x10

排放标准

《工业企业厂界噪声排放标准》GB12348-2008

材质要求

接管20#钢消音器本体、法兰、螺栓为304不锈钢

供货范围

消声器本体接管



3、项目设计依据

✯ 四川XX纸业有限公司消声器采购数据表

✯ 《工业企业噪声控制设计规范》                  GB/T50087-2013

✯ 《环境保护产品技术要求高压气体排放小孔消声器》HJ/T382-2007

✯ 《化工厂常用设备消声器标准系列》              HG/T21616-1997

✯ 《压力容器》                                  GB/T150-2011

✯ 《压力容器封头》                              GB/T25198-2010

✯ 《钢制管法兰、垫片、紧固件》                  HG/T20592-2009(B)

✯ 《补强圈》                                    JB/T4736-2002

✯ 《支座》                                      JB/T4712.1~4-2007

✯ 《承压设备无损检测》                          NB/T 47013-2015

    ✯ 《工业企业厂界噪声排放标准》                  GB12348-2008

4、消声器设计制造要求

4.1 消声器的结构形式:

4.2 乙方投标报价时需向甲方提供满足环保验收要求的消音器设计计算书(含排气口原始噪声值计算、排气衰减值计算及消音器降噪值计算)、方案图纸。

4.3 旁路减温减压器安全阀排汽消声器性能参数表

设备名称

旁路减温减压器安全阀排汽消声器

编号



安装位置

旁路减温减压器安全阀

用途

安全阀排汽

工艺参数

介质名称

蒸汽

组份

蒸汽+水

介质密度

5.5834kg/m3

分子量

18

绝热指数

1.28

相态

设计温度

350

最大操作温度

300

设计压力

1.4 MPa.g

设计流量

125t/h

最大操作流量

125t/h

设计消声量

55.5dB(A)

 设备主要参数

设备型号

GNPX-125

设备外形尺寸

Φ1100×3200mm

设备重量

1500kg

接管口直径

φ377x10

消声器排口

大气

消声器材质

本体及法兰螺栓均为304不锈钢(接管法兰按照PN100计算)

连接方式

法兰连接

安装形式

垂直安装

排放标准

《工业企业厂界噪声排放标准》GB12348-2008

供货范围

消声器本体接管



4.4  汽机排汽安全阀排汽消声器性能参数表

设备名称

汽机排汽安全阀排汽消声器

编号



安装位置

汽机排汽安全阀

用途

安全阀排汽

工艺参数

介质名称

蒸汽

组份

蒸汽+水

介质密度

4.11kg/m3

分子量

18

绝热指数

1.28

相态

设计温度

480

最大操作温度

400

设计压力

1.4 MPa.g

设计流量

110t/h

最大操作流量

110t/h

设计消声量

54dB(A)

                  设备主要参数

设备型号

GNPX-110

设备外形尺寸

Φ1100×3000mm

设备重量

1200kg

接管口直径

Φ377×10

消声器排口

大气

消声器材质

本体及法兰螺栓均为304不锈钢(接管法兰按照PN100计算)

连接形式

法兰连接

安装形式

垂直安装

排放标准

《工业企业厂界噪声排放标准》GB12348-2008

供货范围

消声器本体接管



5、质量检验、验收

5.1质量检验

5.1.1乙方在施工过程中,对设备的材料、联接、组装、工艺、整体及功能进行试验和检验,

保证完全符合本技术协议要求和设计参数。

5.1.2甲方有权在合同执行期间内的任何时候,对乙方供货及实施过程情况进行检查。

5.1.3乙方需提供给甲方能证明所供物品生产质量的全部测试、试验报告及检验合格报告。

5.2 验收

5.2.1设备运抵现场后,甲乙双方均需到达现场进行开箱检验。

5.2.2如果乙方未能到达现场,又未同甲方协商到达工地时间,则甲方可根据工程需要自行开箱检验,如发现设备、部件与装箱单不符等情况,乙方承担全部责任。

5.2.3开箱检验后设备应妥善保管,避免零部件遗失和设备的损坏。

5.2.4 厂界噪音要求:若厂界噪音在安装消声器排气点未排气时满足GB12348-2008《工业企业厂界环境噪声排放标准》中的Ⅲ类标准(即厂界噪声:昼间≤65dB(A),夜间≤55dB(A))要求时,在安装消声器排气点排气时厂界噪音也要满足GB12348-2008《工业企业厂界环境噪声排放标准》中的Ⅲ类标准的要求;若厂界噪音在安装消声器排气点未排气时大于GB12348-2008《工业企业厂界环境噪声排放标准》中的Ⅲ类标准要求时,在安装消声器排气点排气时厂界噪音等同于未排气时的厂界噪声。

5.2.5消声器的设计使用寿命20年。

6、供货范围

6.1 乙方的供货范围包括:消声器的设计、制造、检验、供货、运输、技术资料、安装指导等。设备必需满足国家有关安全、环保的强制性标准。

6.2 乙方需提供消声器安装、加固、连续排汽和维护所需技术文件。

6.3 6.3 在保质期内由于乙方的责任造成的设备和备件的损坏应由乙方免费维修或更换;由于运输不当原因造成的损坏由乙方负责。

6.4 乙方运输货物到现场时需提供给甲方能证明所供物品生产质量的全部测试、试验报告及检

验合格报告。

6.5 供货范围表

序号



型号规格

入口压力

工作



消声器接口

材质

单位

数量

供货内容

1

旁路减温减压器安全阀排汽消音器

GNPX-125

1.155MPag)

300

125t/h

Φ377×10

S30408

1

消声器本体接管

2

汽机排汽安全阀排汽消音器

GNPX-110

1.155MPag)

400

110t/h

Φ377×10

S30408

1

消声器本体接管

7、资料交付

7.1 资料交付时间:随合同设备一起交付。

7.2 资料交付内容

a)产品安装图;

b)产品合格证;

c)产品质量保证书;

d)使用说明书;

e)装箱发货清单等。

f)主要零部件材料的合格证明文件;

g)焊接质量检验报告。

8、供货周期及交货地点

供货时间为2022年        内交货到甲方厂内指定地点。

9、质量性能保证和售后服务

9.1、消声器质量性能保证

9.1.1、乙方提供的消声设备完全符合《采购询价文件》的各项要求。提供所有必须的消声器及配套材料,保证所提供的整套设备的完整性和高水平,从而确保所供设备性能安全、可靠、经济地运行。机械性能保证期为投入使用后一年。

9.1.2、若消声器性能不能满足本技术文件和标准规范的要求的,应更换合格的消声器,更换消声器所产生的费用由乙方承担。

9.2、售后服务

9.2.1、乙方积极配合甲方和设计院进行方案论证和设计,确保系统设计不漏项,为系统设备安装提供便利。在签订合同后3~5日内无偿提供满足设计需要的图纸和技术资料。

9.2.2、质量保证期内产品实行三包:包修、包换、包退。

9.2.3、乙方定期进行用户访问,主动征询意见、解决问题、改进工作。

9.2.4、质量保证期内,乙方设计和制造质量问题,无偿修理或更换零部件,保证设备的正常运行。

9.2.5、质量保证期为设备投入安全运行后24个月。

10、附件

10.1附件1旁路减温减压器安全阀排汽消声器设计计算书

10.2附件2:旁路减温减压器安全阀排汽消声器方案设计(乙方提供)

10.3附件3:汽机排汽安全阀排汽消声器设计计算书

10.3附件4:汽机排汽安全阀排汽消声器制造方案设计(乙方提供)

附件1旁路减温减压器安全阀排汽消声器设计计算书

设计参数

流量:125t/h            压力:1.155MPa       温度:300℃

接管规格:Φ377×10     数量:1            介质:水蒸气

该排气消声器安装位置距离厂界约60

二、距消1m处的原始噪声值

排汽放空噪声,距离喷注口1m处排汽噪声的声压级Lp由下式近似计算:

消音器的设计依据及计算书

消音器的设计依据及计算书

即:旁路减温减压器安全阀排汽1m处的原始噪声值151 dB(A)

实际修正:Lp=151×0.95=143dB(A)。

三、距离消音器60米处的噪音衰减值

经我方现场勘察,该排气消声器安装位置距离厂界约60米,设计计算按距离下限60米进行噪音衰减计算

在距离声源r1处传播至r2处的噪音衰减值按下式计算:

消音器的设计依据及计算书

       式中:r11米(距离消音器1米处);

             r260米(厂界与消音器的距离)

该噪声源经60米距离衰减后,其噪声衰减值为35dB(A)

四、

消声器需要的降噪值计算

根据消音器数据表中要求,消声器安装后满足GB12348-2008《工业企业厂界环境噪声排放标准》3类标准的要求,其噪音排放标准要求夜间≤55dB(A),昼间≤65dB(A)消声器按夜间最高标准≤55dB(A)进行降噪计算设计,则新增消音器设备的设计降噪量需满足:

△L=143-35-55 = 53dB(A)即新增消音器设备的降噪量必须53dB(A)

消音量的计算

1、根据设计规范,一级Φ3.2小孔喷注辐射的消声量按下式计算

消音器的设计依据及计算书

    消音器的设计依据及计算书

2、二级Φ2.8小孔喷注消音器辐射的消声量,根据资料按下式计算:

    消音器的设计依据及计算书

3Φ2小孔喷注消音器辐射的消声量,根据资料按下式计算:

    消音器的设计依据及计算书

4阻性消声段消声量

   根据资料按下式计算:

      消音器的设计依据及计算书

三级阻性消声段消声量:

消音器的设计依据及计算书

通过上述计算本消音器级小孔喷注+阻性消声段降噪后的消声量为:

△L=△L1+△L2+△L3+△L4 =12.04+13.78+18.16+11.6=55.58dB(A)>53dB(A),满足设计计算要求!

附件2:旁路减温减压器安全阀排汽消声器制造图(省略)

 消音器的设计依据及计算书

 附件3:汽机排汽安全阀排汽消声器设计计算书

一、设计参数

流量:110t/h            压力:1.155MPa       温度:400℃

接管规格:Φ377×10     数量:1            介质:水蒸气

该排气消声器安装位置距离厂界约60

二、距消1m处的原始噪声值

排汽放空噪声,距离喷注口1m处排汽噪声的声压级Lp由下式近似计算:

消音器的设计依据及计算书

消音器的设计依据及计算书

即:汽机排汽安全阀排汽1m处的原始噪声值151 dB(A)

实际修正:Lp=151×0.95=143dB(A)。

三、距离消音器60米处的噪音衰减值

经我方现场勘察,该排气消声器安装位置距离厂界约60米,设计计算按距离下限60米进行噪音衰减计算

在距离声源r1处传播至r2处的噪音衰减值按下式计算:

消音器的设计依据及计算书

       式中:r11米(距离消音器1米处);

             r260米(厂界与消音器的距离)

该噪声源经60米距离衰减后,其噪声衰减值为35dB(A)

四、消声器需要的降噪值计算


根据消音器数据表中要求,消声器安装后满足GB12348-2008《工业企业厂界环境噪声排放标准》3类标准的要求,其噪音排放标准要求夜间≤55dB(A),昼间≤65dB(A)消声器按夜间最高标准≤55dB(A)进行降噪计算设计,则新增消音器设备的设计降噪量需满足:

△L=143-35-55 = 53dB(A)即新增消音器设备的降噪量必须53dB(A)

消音量的计算

1、根据设计规范,一级Φ3.2小孔喷注辐射的消声量按下式计算

消音器的设计依据及计算书

  式中XA----- 相对斯特劳哈尔数,XA=0.165d/do

   消音器的设计依据及计算书

2、二级Φ2.8小孔喷注消音器辐射的消声量,根据资料按下式计算:

      消音器的设计依据及计算书

3Φ2小孔喷注消音器辐射的消声量,根据资料按下式计算:

      消音器的设计依据及计算书

4阻性消声段消声量

   根据资料按下式计算:

      消音器的设计依据及计算书

三级阻性消声段消声量:

消音器的设计依据及计算书

通过上述计算本消音器级小孔喷注+阻性消声段降噪后的消声量为:

△L=△L1+△L2+△L3+△L4 =12.04+13.78+18.16+10.6=54.58dB(A)>53dB(A),满足设计计算要求!

附件4:汽机排汽安全阀排汽消声器制造图

消音器的设计依据及计算书

 消音器的设计依据及计算书
